回弹法检测混凝土强度和超声回弹法检测混凝土强度介绍
- 发布时间：2018-05-29 16:47:29
- 浏览： 5294
- 出处：加固之家
- 作者：小柯
回弹法检测混凝土强度
1.工作原理：

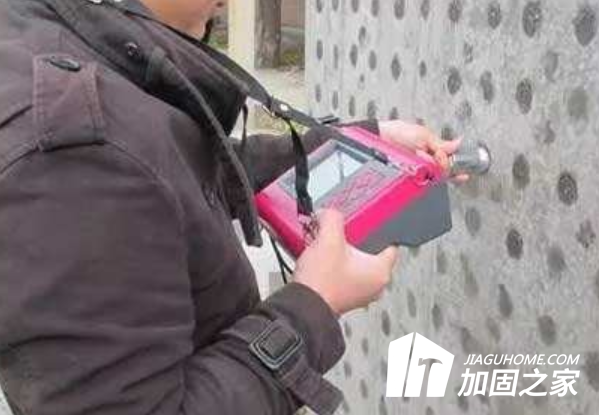

混凝土回弹仪式是通过弹簧来带动弹击锤，当弹击杆弹击混凝土表面后，表面产生的瞬时弹性恢复力带动指针弹回并指示出弹回的距离。并根据得出回弹值来推定混凝土的抗压强度。
2.施工步骤：
(1)测区选择：每一构件或结构测区数不应少于10个，测区面积一般为200mm×200mm为宜，测区应尽量选测混凝土浇筑侧面，使用回弹仪水平方向对构件进行回弹。
(2)测区表面处理：检测面应为混凝土表面，若有粉刷层或瓷砖等外饰面包裹混凝土构件，先将其敲除，直至露出混凝土表面，再用磨石对混凝土表面进行打磨平整。要求测试面平整干燥，不应有接缝、浮浆和油垢。
(3)回弹测试：回弹时要使回弹仪始终垂直于混凝土检测面，施压回弹，读数，复位，依次进行回弹。测点应均匀分布在测区内，相邻测点不宜小于20mm，每个测点16个回弹值。
(4)碳化深度测试：采用打孔机在受检混凝土构件上打孔，直径大约为15mm，深度要大于碳化深度，清除孔内碎屑，滴入酚酞溶液，采用碳化深度测量专用尺进行测量，每个测点不应少于3次，取平均值(碳化深度测点不应少于构件测区的30%)。
(5)回弹数据计算：
1)从测区的16个测点数据中，剔除3个最大和3个最小的值，余下10个求平均值。
2)根据检测的方向、侧面、表面、底面、泵送、非泵送、碳化深度查表得出强度换算值。
3)根据换算值计算出强度平均值、强度最小值、强度标准差、强度推定值。
3.工艺流程
测区选择→测区表面处理→回弹测试→碳化深度测试→回弹数据计算。
超声回弹法检测混凝土强度
1.工作原理：
检测混凝土强度采用的超声波检测是以强度与超声波在混凝土介质中的传播参数(声速、衰减系数等参数)之间的相关关系为基础采用一些算法进行强度的测定。
2.施工步骤：
1)测区选择：将每个混凝土构件测区的两个侧面布置8个回弹采集点，所有的回弹测点均匀布置，回弹测点间距不得小于20mm。必须将超声测点布置在回弹测试的同一测区内，应在每个回弹超声测区内的相对测试面上，应各布置3对测点。
2)测区表面处理：回弹超声检测面应为混凝土结构层的表面，如果存在粉刷层或瓷砖等外饰面覆盖在混凝土构件的表面，必须先将其敲除，直到露出混凝土表面，再用磨石对混凝土结构层表面进行打磨平整。要求混凝土结构层测试面平整干燥，不应有接缝、浮浆和油垢等缺陷。
3.强度测试：
1)超声声速值测量，发射和接受探头在同一直线上。探头与混凝土表面之间涂上凡士林等耦合剂。用尺子测量发射探头和接受探头之间的混凝土厚度(超声测距L)。
2)回弹测试，每一测区先进行回弹测试，在进行超声测试，回弹时要使回弹仪始终垂直于混凝土检测面，施压回弹，读数，复位，依次进行回弹。测点应均匀分布在测区内，相邻测点不宜小于20mm，每个测点16个回弹值。
4.碳化深度测试：采用打孔机在受检混凝土构件上打孔，直径大约为15mm，深度要大于碳化深度，清除孔内碎屑，滴入酚酞溶液，采用碳化深度测量专用尺进行测量，每个测点不应少于3次，取平均值(碳化深度测点不应少于构件测区的30%)。
5.回弹数据计算：
1)从测区的16个测点数据中，剔除3个最大和3个最小的值，余下10个求平均值。
2)根据换算值计算出强度平均值、强度最小值、，强度标准差、强度推定値。
3)根据检测的方向、侧面、表面、底面、泵送、非泵送、碳化深度查表得出强度换算值。
6.超声波检测数据计算：
1)按照《超声回弹综合检测混凝土强度技术规程》计算得出混凝土强度。
2)求每个测区的平均声时值。
3)根据公式v=L/t_m ，求出声速值。
7.得到混凝土构件的实际强度：
检测得到混凝土试件的回弹值和声时值后，可将混凝土试块进行压力机抗压破坏实验，得出混凝土试块破坏的荷载值，依据混凝土试块受压面积和破坏荷载值相除计算出混凝土试块的实际破坏强度
8.工艺流程 主要的工艺流程为：
测区选择→测区表面处理→强度测试→碳化深度测试→回弹数据计算→超声波检测数据计算→混凝土试件的实际强度
